Производство баллонов
Уважаемые потребители,
мы заботимся о вашей безопасности и предлагаем изделия, прошедшие тщательную проверку и имеющие подтвержденное качество.
Наши металлокомпозитные баллоны БК-7-300АУ-1 и БК-7-300Н, предназначенные для хранения, транспортирования и использования сжатого воздуха в дыхательных аппаратах для пожарных, соответствуют требованиям ГОСТ Р 53258-2019 и ТР ЕАЭС 043/2017.

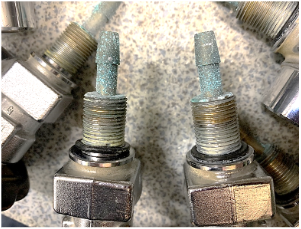

В последние месяцы при проведении технического освидетельствования баллонов после 5 лет эксплуатации мы обнаруживаем на защитных фильтрах демонтированных вентилей зеленоватый налет, а на внутренней поверхности баллонов – продукты коррозии белого цвета (рисунок):
 |  |  |
Все это свидетельствует о том, что при эксплуатации происходит коррозионное поражение внутренней поверхности лейнера баллона и вентиля. Причиной этого является повышенная влажность сжатого воздуха, которым наполняются баллоны.
В соответствии с требованиями инструкции по техническому освидетельствованию баллонов ЗАО НПП «Маштест» такие баллоны бракуются, хотя срок их эксплуатации 15 лет. Наличие таких дефектов не подпадает под условия гарантии.
Подобные дефекты мы наблюдаем и при освидетельствовании баллонов других типов и других производителей, например баллонов типа R-EXTRA (Worthinton Cylindres, Австрия), серии L6X (Luxfer Gas Cylinder).
Мы обращаем ваше внимание на правила наполнения баллонов сжатым воздухом, указанные в руководстве по эксплуатации, которое вместе с паспортом прилагается при покупке баллона.
Наполнение воздухом баллона может проводиться по двум схемам:
- компрессорной установкой высокого давления, оборудованной фильтром очистки и осушки воздуха;
- перепуском воздуха из транспортного баллона с последующим дожатием до рабочего давления дожимающим компрессором.
При использовании воздушных компрессорных установок для наполнения баллона воздухом необходимо проверить паспорт (формуляр) на установку и акт ее приемки в эксплуатацию в порядке, определяемом органом управления ГПС. Установка должна быть оборудована блоком для очистки и осушки воздуха, контроль работы фильтра очистки воздуха должен проводиться старшим мастером (мастером) ГДЗС в журнале учета работы фильтра.
При наполнении баллона воздухом перепуском из транспортного баллона необходимо проверить наличие и правильность заполнения паспорта транспортного баллона, отметку о прохождении им технического освидетельствования, исправность установленного вентиля и целостность корпуса баллона.
Баллон должен наполняться чистым атмосферным воздухом, содержание примесей и влаги в котором не должно превышать величин, указанных в таблице 1 ГОСТ Р 53258-2019 (п.5.3):
| Наименование показателя | Значение |
| Содержание оксида углерода, не более | 15 мл/м3 |
| Содержание масла, не более | 0,5 мг/м3 |
| Содержание диоксида углерода, не более | 500 мл/м3 |
| Влагосодержание (при давлении от 19,6 до 30 МПа), не более | 25 мг/м3 |
Качество воздуха необходимо проверять в следующих случаях:
- перед началом эксплуатации компрессора и блоков очистки и осушки воздуха,
- после ремонта компрессора,
- после замены компонентов фильтра,
- при получении транспортных баллонов с воздухом
- при любой жалобе на качество воздуха.
Учет циклов наполнения воздухом баллона ведется старшим мастером ГДЗС в формуляре по учету количества циклов наполнения воздухом. На основании формуляра эксплуатирующая организация ежегодно заносит данные о количестве циклов наполнения в раздел паспорта на баллон.
Дорогие друзья!
Мы дорожим вашим доверием, и для того, чтобы наши баллоны служили долго и без замечаний, просим выполнять все требования нашего руководства по эксплуатации.

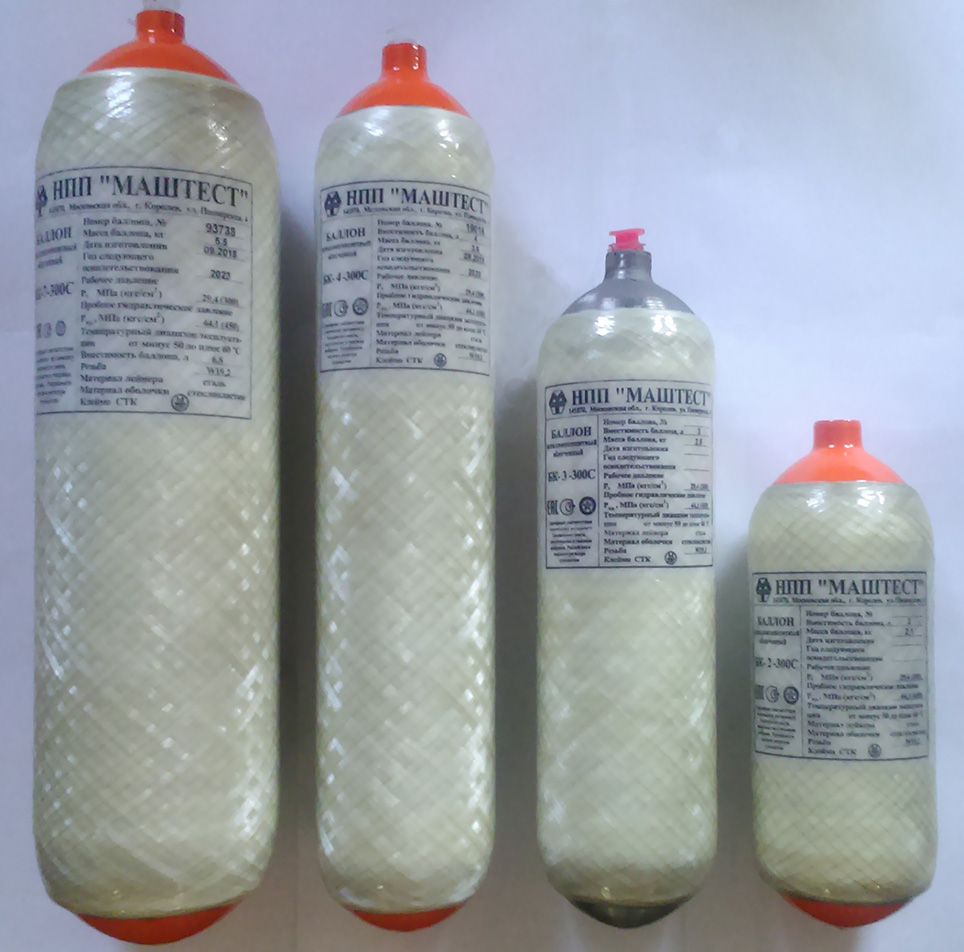

| Фото | Тип баллона | Вместимость, литры | Рабочее давление, МПа (кгс/см2) | Масса, кг | Длина, мм | Диаметр, мм | Резьба горло- вины | Рабочее тело | Основное применение |
| БК-2-300С(СК) | 2 | 29,4 (300) | 2,1 | 305 | 112 | W19,2 | Сжатый воздух и кислород (К) | Для дыхатель- ных аппаратов (ДА) и само- спасателей (ССп) | |
| БК-3-300С(СК) | 3 | 2,8 | 420 | 112 | |||||
| БК-4-300С(СК) | 4 | 3,6 | 545 | 112 | |||||
| БК-7-300С(СК) | 7 | 5,9 | 555 | 145 |
Пример обозначения: БК-7-300С БК-7-300СК – для кислорода
- Применяются в дыхательных аппаратах, самоспасателях и в различных технологических системах.
- Рабочая среда – сжатый воздух, нейтральные газы, кислород под давлением до 29,4 МПа.
- Вместимость 2, 3, 4 или 7 литров.
- Срок службы – 16 лет. Освидетельствование – 1 раз в 5 лет.
| Тип баллона | Вместимость, литры | Рабочее давление, МПа (кгс/см2) | Масса, кг | Длина, мм | Диаметр, мм | Резьба горло- вины | Рабочее тело | Основное применение |

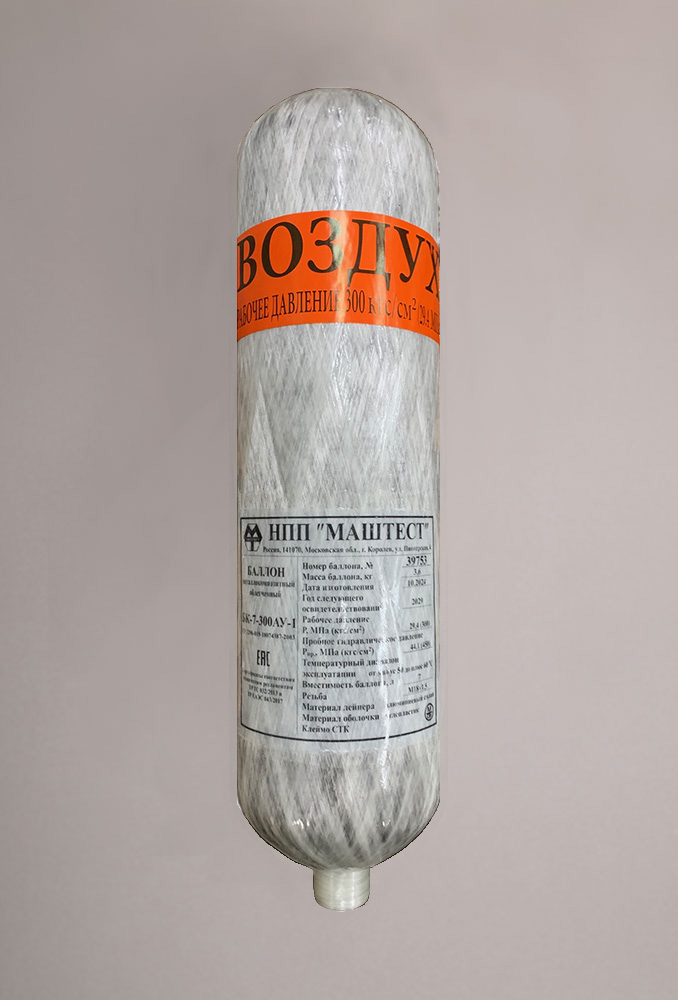

| БК-7-300АУ-1 | 7 | 29,4 (300) | 3,6 | 560 | 150 | М18х1,5 | Воздух | Дыхательные аппараты |
| БК-7-300Н | 4,3 | 560 | 150 |
Описание: БК-7-300АУ-1 – баллон с углепластиковым усилением БК-7-300Н – баллон с гибридным усилением
- Применяются в дыхательных аппаратах, самоспасателях и в различных технологических системах.
- Рабочая среда – сжатый воздух или нейтральные газы под давлением до 29,4 МПа, кислород под давлением до 19,6 МПа.
- Вместимость до 7 литров.
- Срок службы – 15 лет. Освидетельствование – 1 раз в 5 лет.
| Тип баллона | Вместимость, литры | Рабочее давление, МПа (кгс/см2) | Масса, кг | Длина, мм | Диаметр, мм | Резьба горло- вины | Рабочее тело | Основное применение |
| БК-036-310П | 0,36 | 30,4 | 0,4 | 196 | 64 | 5/8"-18UNF | воздух или азот | Пейнтбольные маркеры и страйкбольное оружие. |
- Рабочая среда – воздух или азот под давлением до 30,4 МПа. По согласованию возможно использование для хранения иных нейтральных газов.
- Применяется в пейнтбольных маркерах и страйкбольном оружии.
- Вместимость 0,36 литра.
- Срок службы – 15 лет. Освидетельствование – 1 раз в 5 лет.

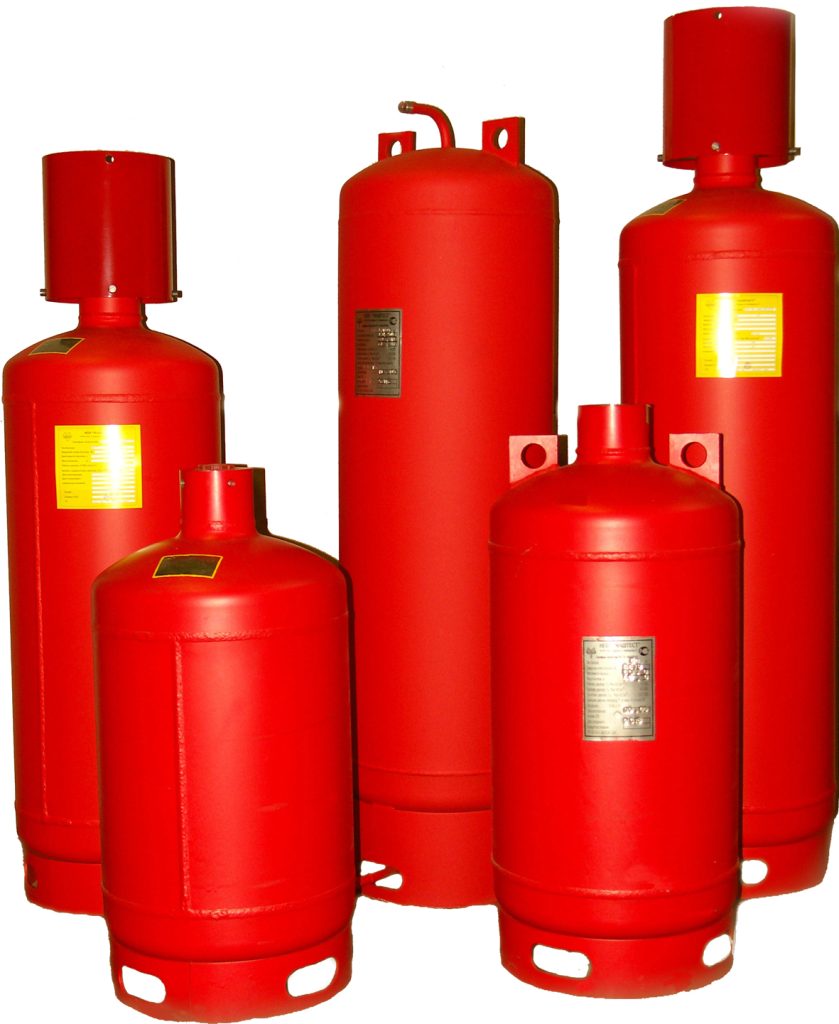

| Фото | Тип баллона | Вместимость, литры | Рабочее давление, МПа (кгс/см2) | Масса, кг | Длина, мм | Диаметр, мм | Резьба горло- вины | Рабочее тело | Основное применение |
| БПГ(БПГ-А, БПХ)-20-65 | 20 | 6,4 (65) | 25 | 470 | 357 | М90х2 М80х3 М60х2 М68х2 М52х3 М52х2 М55х3 ГОСТ 9150 2,5"-12UN 3"-12н/1" К1 1/2" ГОСТ 6111 | Хладон, азот, аргон | Для модулей и батарей стационар- ных автоматических систем пожаротушения | |
| БПГ(БПГ-А, БПХ)-40-65 | 40 | 34 | 614 | ||||||
| БПГ(БПГ-А, БПХ)-50-65 | 50 | 39 | 724 | ||||||
| БПГ(БПГ-А, БПХ)-60-65 | 60 | 44 | 816 | ||||||
| БПГ(БПГ-А, БПХ)-80-65 | 80 | 55 | 1030 | ||||||
| БПГ(БПГ-А, БПХ)-100-65 | 100 | 69 | 1239 | ||||||
| БПГ(БПГ-А, БПХ)-120-65 | 120 | 79 | 1454 | ||||||
| БПГ(БПГ-А, БПХ)-140-65 | 140 | 89 | 1701 | ||||||
| БПГ-А-180-55 | 180 | 5,4 (55) | 102 | 1528 | 426 |
Пример обозначения: БПГ-А-100-65
- Рабочая среда нейтральные газы, осушенный воздух, огнетушащие составы.
- Для систем под давлением до 6,4 МПа вместимость баллонов от 20 до 140 литров.
- Для систем под давлением до 5,4 МПа вместимость баллонов до 180 литров.
- Срок службы – 30 лет. Освидетельствование – 1 раз в 15 лет.
| Тип баллона | Вместимость, литры | Рабочее давление, МПа (кгс/см2) | Масса, кг | Длина, мм | Диаметр, мм | Резьба горло- вины | Рабочее тело | Основное применение |
| БПГ-20-22 | 20 | 2,1 (22) | 9 | 320 | 356 | По заказу | Хладон, Новек, нейтраль- ные газы | Для стационарных автоматических систем газового пожаротушения. |
| БПГ-24-22 | 24 | 11 | 360 | |||||
| БПГ-30-22 | 30 | 12 | 420 |
Пример обозначения: БПГ-20-22.
- Для подвесных систем пожаротушения на рабочее давление до 2,2 МПа, вместимость от 20 до 30 литров.
- Срок службы – 30 лет. Освидетельствование – 1 раз в 15 лет.
ТУ 1413-027-18074387-2005. Подробнее…
| Тип баллона | Вместимость, литры | Рабочее давление, МПа (кгс/см2) | Масса, кг | Длина, мм | Диаметр, мм | Резьба горло- вины | Рабочее тело | Основное применение |

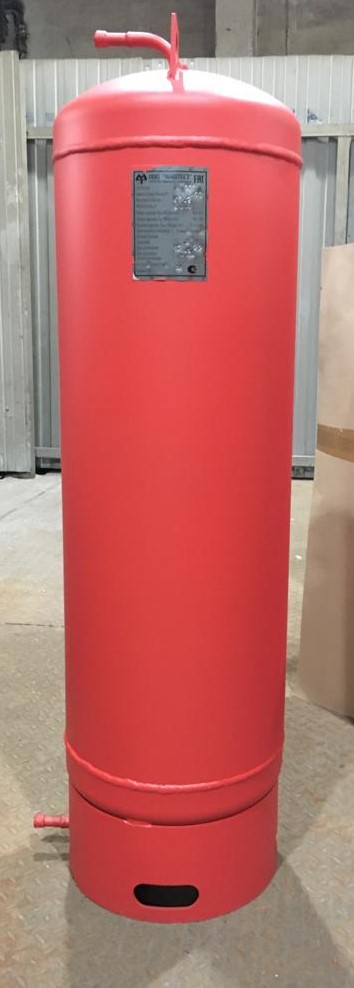

| БМ-А-100-65 | 100 | 6,4 (65) | 68 | 1283 | 357 | М20х1,5 М33х1,5 | Газовые огнетушащие вещества | Заправка МГП |
| БМ-А-50-65 | 50 | 43 | 770 | М20х1,5 | ||||
| БМ-А-50-65 верт. | 35,8 | 758 | K1/4 K1 | Вода (в том числе морская) | Обогрев водолазов | |||

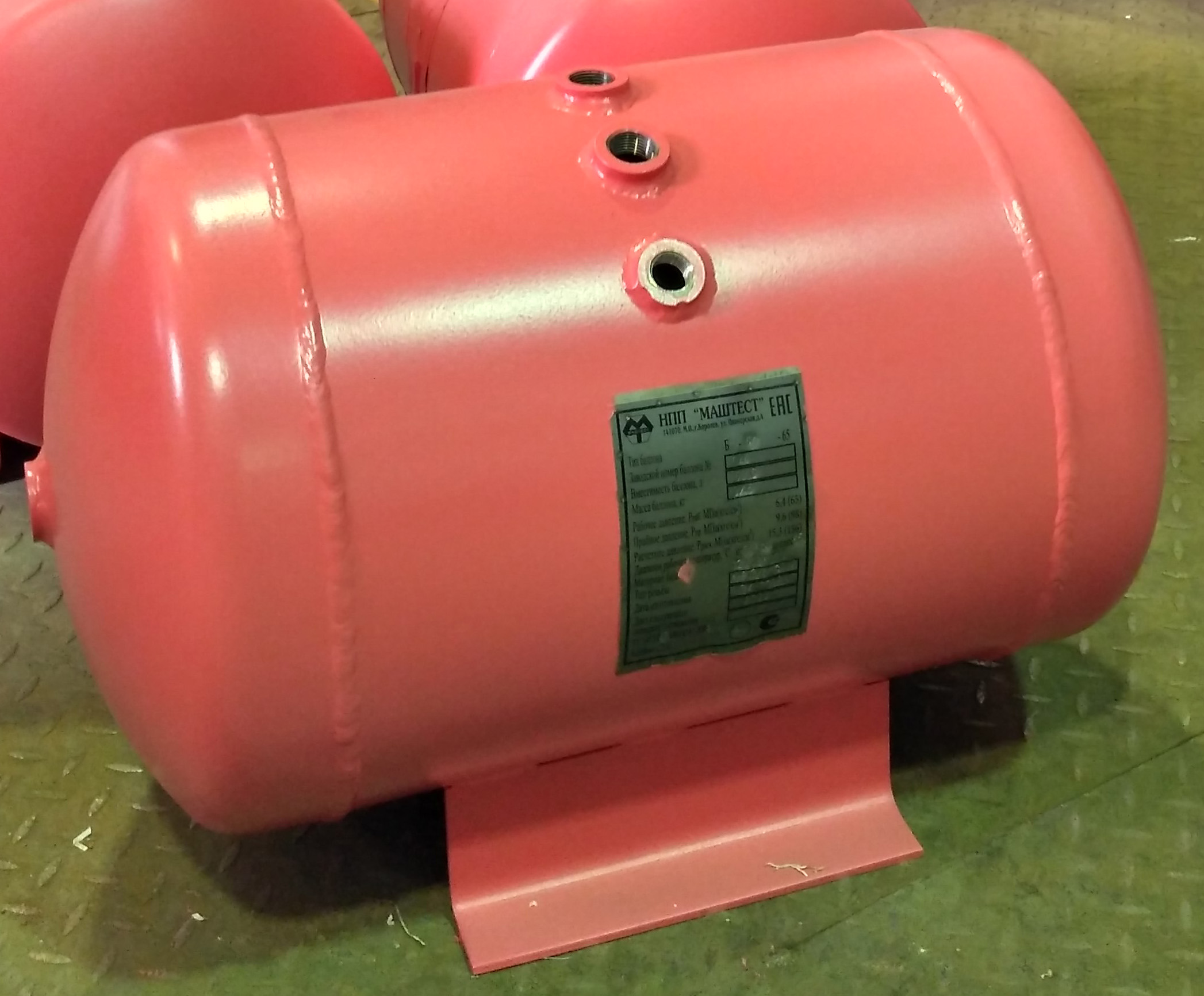

| БМ-А-50-65 горизонт. | 37 | 620/418 | NPT 3/4" |
Пример обозначения: БМ-50-65.
- Рабочая среда — вода, в том числе морская, агрессивные жидкости, различные газы, огнетушащие составы под давлением до 6,4 МПа вместимостью 50 и 100 литров.
- Баллоны выпускаются в вариантах вертикального и горизонтального исполнения с различными типами приварных штуцеров и патрубков.
- Срок службы – 25 лет (для газов), 10 лет (для воды). Освидетельствование – 1 раз в 10 лет (для газов), 1 раз в 5 лет (для воды).
ТУ 2296-032-18074387-2006. Подробнее…
| Фото | Тип баллона | Вместимость, литры | Рабочее давление, МПа (кгс/см2) | Масса, кг | Длина, мм | Диаметр, мм | Резьба горло- вины | Рабочее тело | Основное применение |
| БК-50-250АС | 50 | 24,5 (250) | 53 | 1090 | 335 | По согла- сованию | Водород, воздух, нейтральные жидкости | Для дозаправки сжатым воздухом дыхательных аппаратов, для технологических систем транспортирования, хранения и использования сжатых газов | |
| БК-50-300АС | 29,4 (300) | ||||||||

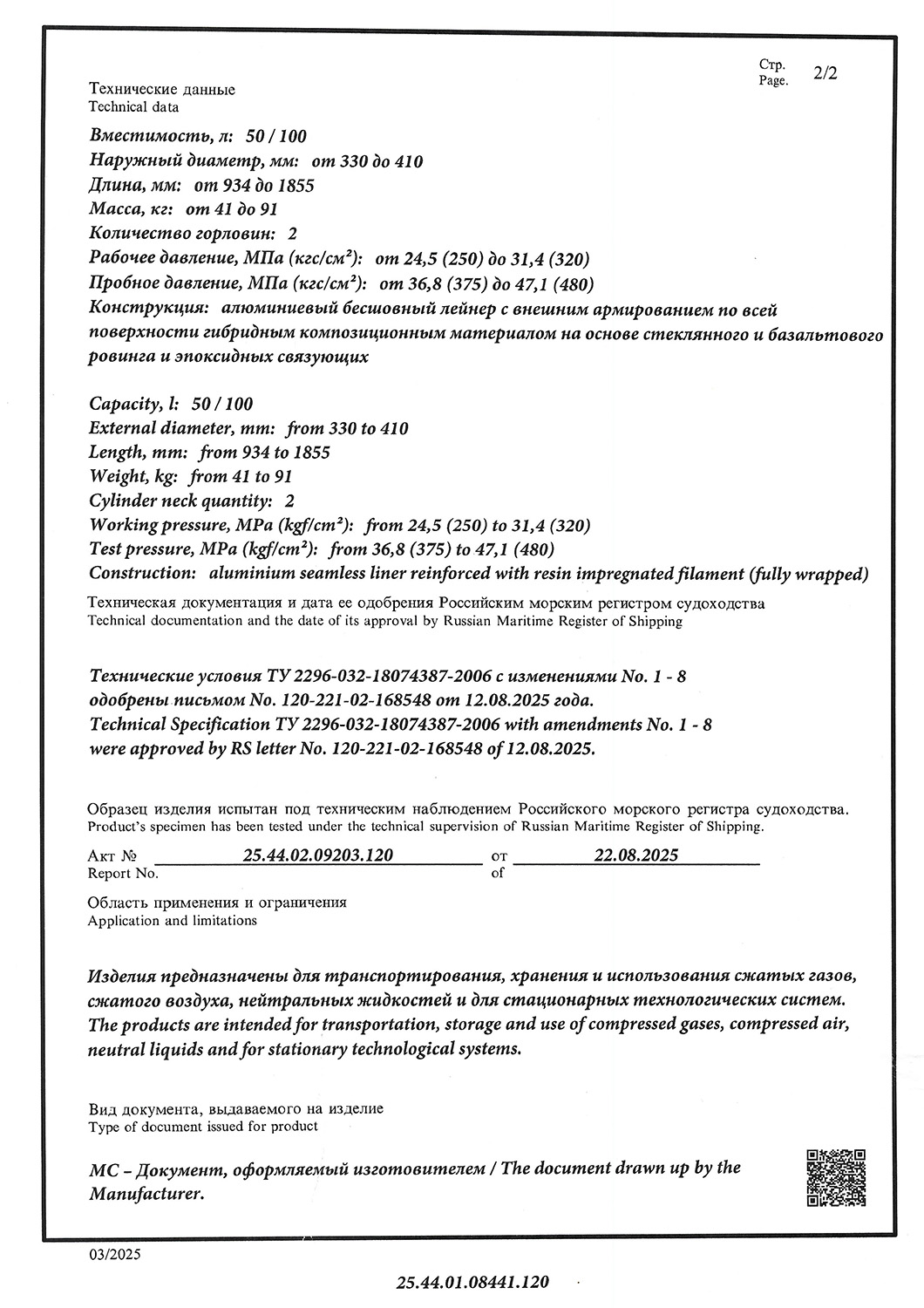

| БК-100-250АБ | 100 | 24,5 (250) | 83 | 1840 | 330 | ||||
| БК-100-300АБ | 29,4 (300) | 87 | 335 | ||||||
| БК-100-320АБ | 31,4 (320) | 89 | 1355 | 410 |
Пример обозначения:
БК-50-250АС, БК-50-300АС, БК-100-250АБ, БК-100-300АБ, БК-100-320АБ
- Рабочая среда – воздух, сжатые газы, в том числе водород, нейтральные жидкости под давлением 24,5МПа, 29,4 МПа, 31,4 МПа.
- Применяются для шланговых дыхательных аппаратов в водолазных комплексах, оперативной заправки дыхательных аппаратов и в других системах технологического назначения.
- Вместимость 50 и 100 литров.
- Срок службы – 20 лет. Освидетельствование – 1 раз в 10 лет.
ТУ 2296-032-18074387-2006. Подробнее…
| Фото | Тип баллона | Вместимость, литры | Рабочее давление, МПа (кгс/см²) | Масса, кг | Длина, мм | Диаметр, мм | Резьба горловины | Рабочее тело | Основное применение |

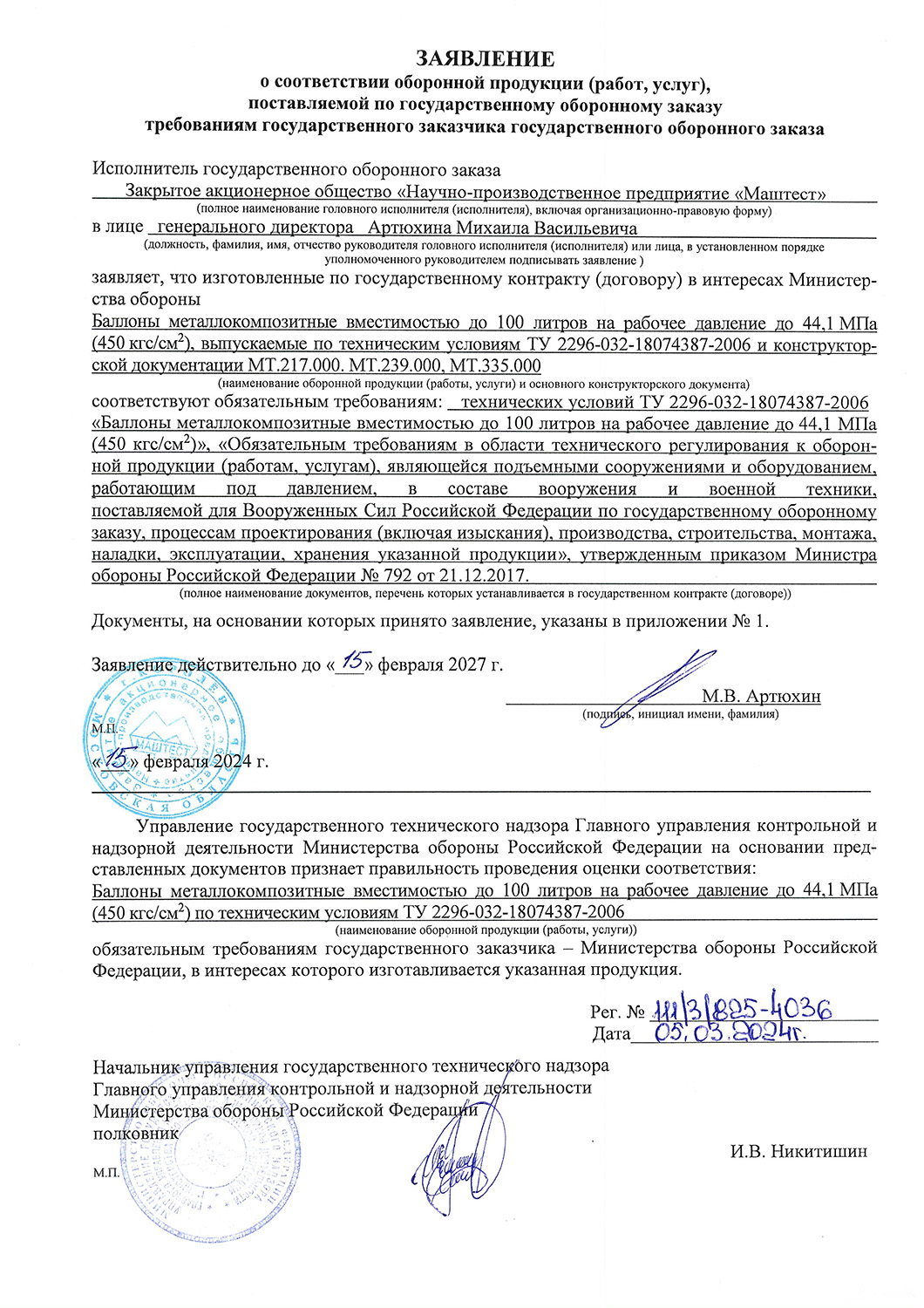

| БК-50-400АО | 50 | 39,2 (400) | 45 | 990 | 332 | По согла- сованию | Водород, воздух, и нейтральные жидкости | Для дозаправки сжатым воздухом дыхательных аппаратов, для технологических систем транспортирования, хранения и использования сжатых газов | |
| БК-90-400АО | 90 | 50 | 1550 | ||||||
| БК-100-400АО | 100 | 56 | 1660 |
Пример обозначения:
БК-50-400АО, БК-90-400АО, БК-100-400АО, БК-100-450АО
- Рабочая среда – воздух, сжатые газы, в том числе водород, под давлением до 44,1 МПа.
- Применяются в технологических системах различного назначения, имеющих ограничение по массе.
- Вместимость до 100 литров.
- Срок службы – 20 лет (для воздуха и газов, кроме водорода) и 10 лет (для водорода). Освидетельствование – 1 раз в 10 лет (для воздуха и газов, кроме водорода) и 1 раз в 3 года (для водорода).
и стеклопластиковым усилением ТУ 2296-032-18074387-2006. Подробнее…
| Тип баллона | Вместимость, литры | Рабочее давление, МПа (кгс/см²) | Масса, кг | Длина, мм | Диаметр, мм | Резьба горловины | Рабочее тело | Основное применение |
| БК-10-350С | 10 | 34,3(350) | 12,7 | 835 | 145 | W 19,2 | Сжатый воздух, водород нейтральные газы | Технологическое оборудование |
| БК-12-350С | 12 | 23 | 1070 | 150 | ||||
| БК-40-350С | 40 | 71 | 1370 | 237 | W27,8 | |||
| БК-50-400С | 50 | 39,2(400) | 81 | 1660 | 240 | |||
| БК-50-450С | 50 | 44,1(450) | 84,5 | 1660 | 240 |
Пример обозначения:
БК-10-350С, БК-12-350С, БК-20-350С, БК-40-350С, БК-50-400С, БК-50-450С
- Рабочая среда – воздух, сжатые нейтральные газы под давлением до 44,1 МПа.
- Применяются в технологических системах различного назначения.
- Вместимость от 10 до 50 литров.
- Срок службы – 15 лет. Освидетельствование – 1 раз в 5 лет.
- Баллон БК-12-700СУ на рабочее давление 68,6 МПа вместимостью 12 литров с большой горловиной для комплектации аппаратов гидроабразивной резки. Патент № 2510476.
- Металлокомпозитные баллоны с алюминиевым лейнером и кольцевой подмоткой из стеклопластика на рабочее давление 65 кгс/см2 вместимостью до 160 литров.
- Металлокомпозитный баллон вместимостью 130 л на рабочее давление 80МПа, массой 380 кг в составе пневморесивера
для гидродобычи угля с использованием гидродинамического воздействия на углеродный массив. - Баллон со штампосварным лейнером из нержавеющей стали вместимостью от 1000 до 2500 литров на рабочее давление 39,2 МПа для передвижного аэродромного газозаправщика, изготовленный совместно с НПО «Поиск» г. Санкт-Петербург.
